| Photo |

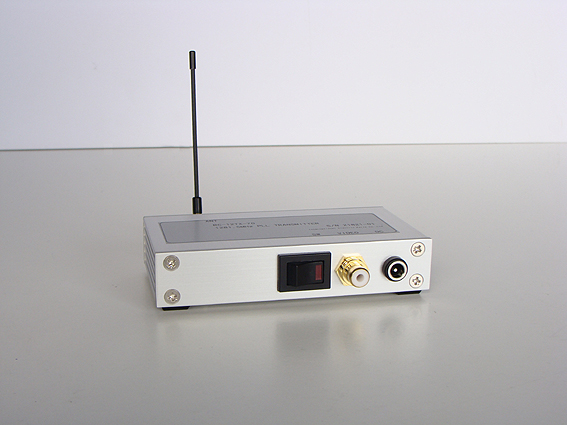

写真：RC-12TX-70
［スイッチは変更されています］

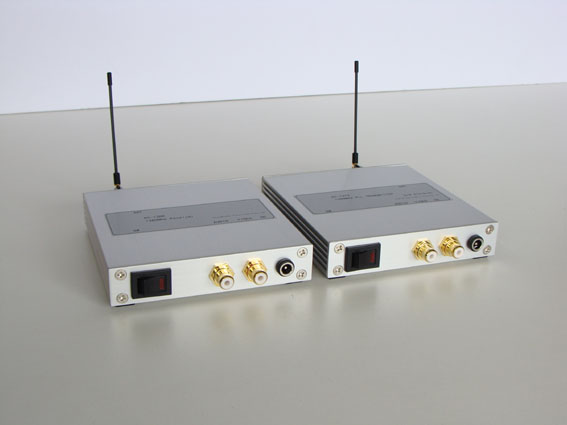

RC-1280TX

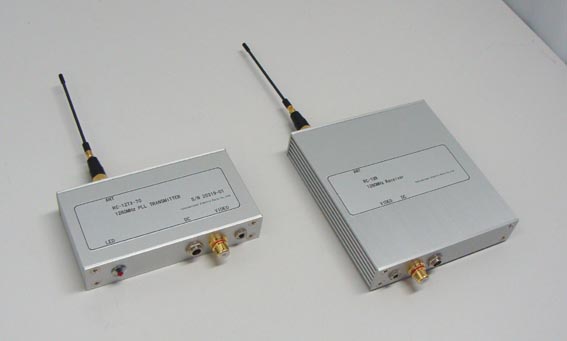

RC-12TX-70/RC12R[大学向け受注品]
拡大 |
|
商品名：1281.5MHz映像送信 /1280MHz映像音声送信
型名：送信機RC-12TX-70---------送信能力約70mW
送信スプリアス(不要周波数)を取り除いた送信機
正確な1チャンネル送信が可能です。
*1280MHzタイプは音声も送信可能 ／1281.5MHzは映像のみ送信となります
1280MHzはアマチュア無線バンドとなります。
1281.5MHzは機材の認定、登録をすることで業務用として使用できます。
［認可、登録につきましてはお問い合わせ下さい］
仕様、販売価格は予告無く変更することがございます。
ご了承下さい。
| 仕 様 [送信機：RC-12TX] |
| 送信周波数 |
1281.5MHz
または1280MHz
の2種類 |
送信出力 |
約800-900ｍW[RC-12TX]
約70-80mW[RC-12TX-70] |
| 占有周波数幅 |
6MHz以内 |
電波形式 |
F3F
アナログ単一チャンネル |
| 方式 |
NTSC |
出力インピーダンス |
50Ω |
| 最高映像周波数 |
4.2MHz |
発信周波数制御 |
PLL方式 |
| 映像変調方式 |
可変リアクタンス
周波数変調 |
アンテナ端子 |
SMA-J |
| 重量 |
RC-12TX：約357ｇ
RC-12TX-70：約197ｇ |
外形寸法 |
RC-12TX-70
111（W)x21(H)x60(D)mm
RC-12TX
111（W)x21(H)x120(D)mm |
| 電源電圧 |
13V |
消費電流 |
約1A[RC12TX]
約120mA[RC12TX-70] |
端子形状
（電源） |
2.1mm径メス
センター＋ |
端子形状
|
RCA一般ビデオ端子メス |
| 仕 様 [受信機：RC12R] |
| 受信周波数 |
1281.5MHz
または1280MHz
の2種類 |
受信周波数 |
1CH固定 |
| 重量 |
350g |
外形寸法 |
111（W)x21(H)x120(D)mm |
| 電源電圧 |
12V |
消費電流 |
約280mA |
端子形状
（電源） |
2.1mm径メス
センター＋ |
端子形状
（ビデオ） |
1281.5MHz[RCA一般ビデオ端子メス]
1280MHz[ステレオミニピン] |
| 付属品 |
アンテナ×1、電源ACアダプタ×1、取り扱い説明書、
送信機系統図、
出荷検査報告書(ロットNO、周波数、出力、スプリアスを個別に記載)
*本品付属のアンテナは申請用ではございません。
別途料金にてご用意いたします。お知らせ下さい。 |
RC-1280TX-70
送信機
|
\89.800[税抜]
\94.290[税込] |
 |
RC-1281.5TX-70
送信機
|
\89.800[税抜]
\94.290[税込] |
|
RC-1280TX
送信機
|
\128.000[税抜]
\134.400[税込] |
|
 受信機にはＡＣアダプターは含まれておりません。 |
受信機単体
RC12R-1281.5 |
\39.800[税抜]
\41.790[税込] |
|
受信機単体
RC12RR-1281.5 |
\79.800[税抜]
\83.790[税込] |
|
受信機単体
RC12R-1280 |
\39.800[税抜]
\41.790[税込] |
|
受信機単体
RC12RR-1280 |
\79.800[税抜]
\83.790[税込] |
|
RC12RR：RC12Rに受信アンプ(20dB)を内蔵し
受信感度アップ更に安定した送受信環境を構築できます。 |
| ACアダプター |
1個 \2.625[税込]
コンセントからの電源供給に |
|
趣味研究用［ラジコンヘリ］としてご利用いただく場合-------------------------------------------
アマチュア無線の周波数1280MHzとして本機材の認定を受けてください。
業務用としてご利用いただく場合-----------------------------------------------
販売価格を抑えるため上記送信機の価格には通信局への申請費用は含まれておりません。
電波使用料等は含まれておりません。
業務用ヘリコプターにて認可使用される場合はお知らせ下さい。
認可代行を行っております。
|
|
|
|
| Photo |
 |
|
商品名：受信機用プリアンプ(受信ブースター)
型名：RG20DB
本プリアンプを受信機のアンテナと当社受信機の間に入れるだけで
簡単に受信感度を上げることができます。 |
| 仕 様 |
| 利得 |
約20dB |
対応周波数 |
1200-1300MHz |
| 重量 |
約175g |
外形寸法 |
112（W)x22(H)x60(D)mm
[突起部除] |
| 電源電圧 |
6-12V |
消費電流 |
約25mA |
端子形状
（電源） |
2.1mm径メス
センター＋
入出力２ |
アンテナ端子形状
|
SMA |
| 付属品 |
*アンテナコード30ｃｍ×1
(受信機との接続用)
*電源コード30cm×1
(受信機との接続用) |
型名：RG20DB
\39.800[税抜]
\41.790[税込]
|
|
|
| ACアダプター |
1個 \1.575[税込]
100Vコンセントからの電源供給に
受信機と併用の場合は1個でＯＫ |
|
| ＊その他ご要望はお問い合わせ下さい。 |
|
| Photo |
 |
|
商品名：映像トランスミッター
型名：R12-4mW |
| 仕 様 [送信機] |
| 送信周波数 |
1260-1300MHｚ帯1CH |
送信出力 |
約4mW |
| 重量 |
約5g[20g配線含] |
外形寸法 |
18（W)x5(H)x22(D)mm
（チップサイズ） |
| 電源電圧 |
6-12V |
消費電流 |
約35mA |
端子形状
（電源） |
2.1mm径メス
センター＋ |
端子形状
（ビデオ） |
RCA一般ビデオ端子
メス |
| 仕 様 [受信機] |
| 受信周波数 |
1200MHz帯 |
受信周波数変更 |
無段階調整 |
| 重量 |
120g |
外形寸法 |
60（W)x22(H)x83(D)mm |
| 電源電圧 |
12V |
消費電流 |
約280mA |
端子形状
（電源） |
2.1mm径
（変換プラグ使用）
センター＋ |
端子形状
（ビデオ） |
本体：3.5mmミニピン
付属ビデオコード：RCA一般ビデオ端子オス |
| 付属品 |
専用受信機×1
受信機用ビデオコード×1
受信機用アンテナ×1
受信機用電源変換アダプタ×1
電池ケース（アルカリ単三8本用）×2 |
R12-4mW送受信セット
\39.800[税抜]
\41.790[税込]
|
|
|
| 送信機単体 |
税込￥26.040
[本体￥24.800]
（周波数はご相談下さい） |
|
| 受信機単体 |
税込￥15.540
[本体￥14.800]
（送信機1台に受信機1台必要） |
|
ACアダプター
送信機
受信機用 |
1個 \1.575[税込]
100Vコンセントからの電源供給に
送信機１台受信機1台必要 |
|
電源ケーブル
2分配30cm |
1本 \2.625[税込]
電源を1箇所からとられる場合に
（ACアダプタを使用される場合は
合計消費電流にご注意下さい） |
|
電池ケース
BOXタイプ |
1個 \3.575[税込]
配線ケーブル1ｍ付ふた付 |
|
電池ケース
BOXタイプSW付 |
1個 \6.825[税込]
上記プラス電源ON/OFFスイッチ付 |
|
 有線式カメラの映像出力を接続するだけで無線式に変更できます。
世界最小クラスの映像トランスミッター内蔵で親指の第一関節サイズ
九州工業大学様・京都大学様採用
●当店オリジナルの回路で至近利用ならアンテナがぶれても安定して送受信ができます。[一般市販1.2Ｇ送受信と比較]●消費電流わずか35ｍA●受信機は普通のTV、ビデオに接続OK■送信距離20-50ｍ「見通し」
*チューブタイプのためサイズに多少の誤差ございます
*周波数、製品仕様は予告なく変更することがございます。
*本製品はカメラではありません 映像トランスミッターとなります。
*複数チャンネルご利用の場合お知らせ下さい。 |
| Photo |
|
|
商品名：映像トランスミッター
型名：R12-40mW |
| 仕 様 [送信機] |
| 送信周波数 |
1260-1300MHｚ帯1CH |
送信出力 |
約40mW |
| 重量 |
約8g[23g配線含] |
外形寸法 |
16（W)x4.5(H)x33(D)mm
（チップサイズ） |
| 電源電圧 |
6-12V |
消費電流 |
約80mA |
端子形状
（電源） |
2.1mm径メス
センター＋ |
端子形状
（ビデオ） |
RCA一般ビデオ端子
メス |
| 仕 様 [受信機] |
| 受信周波数 |
1200MHz帯 |
受信周波数変更 |
無段階調整 |
| 重量 |
120g |
外形寸法 |
60（W)x22(H)x83(D)mm |
| 電源電圧 |
12V |
消費電流 |
約280mA |
端子形状
（電源） |
2.1mm径
（変換プラグ使用）
センター＋ |
端子形状
（ビデオ） |
本体：3.5mmミニピン
付属ビデオコード：RCA一般ビデオ端子オス |
| 付属品 |
専用受信機×1
受信機用ビデオコード×1
受信機用アンテナ×1
受信機用電源変換アダプタ×1
電池ケース（アルカリ単三8本用）×2 |
R12-40mW
送受信セット
\44.800[税抜]
\47.040[税込]
|
|
|
| 送信機単体 |
税込￥31.290
[本体￥29.800]
（周波数はご相談下さい） |
|
| 受信機単体 |
税込￥15.540
[本体￥14.800]
（送信機1台に受信機1台必要） |
|
ACアダプター
送信機
受信機用 |
1個 \1.575[税込]
100Vコンセントからの電源供給に
送信機１台受信機1台必要 |
|
電源ケーブル
2分配30cm |
1本 \2.625[税込]
電源を1箇所からとられる場合に
（ACアダプタを使用される場合は
合計消費電流にご注意下さい） |
|
電池ケース
BOXタイプ |
1個 \3.575[税込]
配線ケーブル1ｍ付ふた付 |
|
電池ケース
BOXタイプSW付 |
1個 \6.825[税込]
上記プラス電源ON/OFFスイッチ付 |
|
R12-4mWの送信能力を上げた製品です。小型ながらR12よりも
高出力で安定した送信が可能になります。
北海道大学様採用
■送信距離50-100ｍ「見通し」
*複数チャンネルご利用の場合お知らせ下さい。 |
| Photo |
28.2(W) x 8(H) x 23.8(D)mm
アンテナ長108mm
 |
|
商品名：映像・音声トランスミッター
型名：RG100
型名：RG100-1280
 |
| 仕 様 [送信機] |
送信周波数
[RG100] |
1080,1120,
1160,1200MHz
[4CH] |
送信周波数
[RG100-1280] |
1280Mhz
[1CH] |
| 送信出力 |
約100mW |
| 重量 |
約41g[配線含] |
外形寸法 |
28.2（W)x8(H)x23.2(D)mm
（チップサイズ） |
| 電源電圧 |
12V |
消費電流 |
約90mA |
端子形状
（電源） |
2.1mm径メス
センター＋ |
端子形状
（ビデオ） |
RCA一般ビデオ端子
メス（配線40cm） |
| 仕 様 [受信機] |
| 受信周波数 |
上記4CH |
受信周波数変更 |
本体スイッチ |
| 重量 |
150g |
外形寸法 |
80（W)x21(H)x115(D)mm |
| 電源電圧 |
12V |
消費電流 |
約280mA |
端子形状
（電源） |
2.1mm径
（変換プラグ使用）
センター＋ |
端子形状
（ビデオ／音声） |
RCA一般ビデオ端子メス |
| 付属品 |
専用受信機×1
アンテナ×2
電池ケース（アルカリ単三8本用）×2
|
RG100
送受信セット |
\39.800[税抜]
\41.790[税込] |
|
RG100-1280
送受信セット |
\59.800[税抜]
\62.790[税込] |
|
|
RG100
送信機単体 |
税込￥26.040
[本体￥24.800] |
|
RG100-1280
送信機単体 |
税込￥41.895
[本体￥39.800] |
|
RG100
受信機単体 |
税込￥15.540
[本体￥14.800] |
|
ACアダプター
送信機
受信機用 |
1個 \1.575[税込]
100Vコンセントからの電源供給に
送信機１台受信機1台必要 |
|
電池ケース
BOXタイプ |
1個 \3.575[税込]
配線ケーブル1ｍ付ふた付 |
|
電池ケース
BOXタイプSW付 |
1個 \6.825[税込]
上記プラス電源ON/OFFスイッチ付 |
|
■映像送信に加え音声も送信可能です。
■4チャンネルが切替選択可能です。
■送信距離200-300ｍ「地上見通し」
トランスミッタ本体からの配線は約40cm
＊本ページ掲載は一部です。その他ご要望お知らせください。 |
|
| Photo |
| 特別受注例 |
オリジナルフィルターにてスプリアスを除去各種実験装置にどうぞ
慶應義塾大学様採用 |
|
RG100-100mW
RG1000-1Wなど |
1.2Ghz 超小型トランスミッター |
| Power Output |
約100mW-1W |
| Video Input |
1Vp-p Composite Video |
| Audio Input |
2Vp-p |
送信スプリアス(不要周波数)を除去するオリジナル回路を搭載
2.4G周波数帯などの除去50-60dBmW
受注価格+\30.000
その他ご要望お知らせ下さい。 |
オプション
1200ＭＨｚ用アンテナ |
1.2G送受信用高利得ポールアンテナ
RG100等アンテナの取り外し可能機種対応
D12×H115mm利得: 3 dbi
コネクタ形状: SMA
Price￥2.100[税込]
|
|
|
|
|
 |
