型名:送信機RC-12TX-70

POHTO:1281.5MHz映像送信機 /1280MHz映像音声送信機受信機


送信スプリアス(不要周波数)を取り除いた送信機
正確な1チャンネル送信が可能です。

*1280MHzタイプは音声も送信可能 /1281.5MHzは映像のみ送信となります
1280MHzはアマチュア無線バンドとなります。
1281.5MHzは機材の認定、登録をすることで業務用として使用できます。
[認可、登録につきましてはお問い合わせ下さい]

仕様、販売価格は予告無く変更することがございます。
ご了承下さい。
RC-12TX-70/RC12R[大学向け受注]

お客様から頂いた上空撮影写真
仕 様 [送信機:RC-12TX]
送信周波数 1281.5MHz 送信出力 約70-80mW[RC-12TX-70]
占有周波数幅 6MHz以内 電波形式 F3F
アナログ単一チャンネル
方式 NTSC 出力インピーダンス 50Ω
最高映像周波数 4.2MHz 発信周波数制御 PLL方式
映像変調方式 可変リアクタンス
周波数変調
アンテナ端子 SMA-J
重量 約197g 外形寸法 RC-12TX-70
111(W)x21(H)x60(D)mm
電源電圧 13V 消費電流 約120mA[RC12TX-70]
端子形状
(電源)
2.1mm径メス
センター+
端子形状
RCA一般ビデオ端子メス
仕 様 [受信機:RC12R]
受信周波数 1281.5MHz 受信周波数 1CH固定
重量 350g 外形寸法 111(W)x21(H)x120(D)mm
電源電圧 12V 消費電流 約280mA
端子形状
(電源)
2.1mm径メス
センター+
端子形状
(ビデオ)
1281.5MHz
[RCA一般ビデオ端子メス]
付属品 アンテナ×1、取り扱い説明書、
送信機系統図、
出荷検査報告書(ロットNO、周波数、出力、スプリアスを個別に記載)

*本品付属のアンテナは申請用ではございません。
RC-1281.5TX-70
送信機
\248.000[税抜] 特注扱い
電源別途
 受信機にはACアダプターは含まれておりません。
受信機単体
RC12RR-1281.5
\89.800[税抜] 特注扱い
電源別途
ACアダプター 1個 \2.500[税抜]
コンセントからの電源供給に

業務用としてご利用いただく場合-----------------------------------------------

販売価格を抑えるため上記送信機の価格には通信局への申請費用は含まれておりません。

業務用運用、ヘリコプター搭載認可使用される場合はお知らせ下さい。
現在機材の認可代行を行っております。




商品名:受信機用プリアンプ(受信ブースター)
型名:RG20DB
本プリアンプを受信機のアンテナと当社受信機の間に入れるだけで
簡単に受信感度を上げることができます。
仕 様
利得 約20dB 対応周波数 1200-1300MHz
重量 約175g 外形寸法 112(W)x22(H)x60(D)mm
[突起部除]
電源電圧 6-12V 消費電流 約25mA
端子形状
(電源)
2.1mm径メス
センター+
入出力2
アンテナ端子形状
SMA
付属品 *アンテナコード30cm×1
(受信機との接続用)
*電源コード30cm×1
(受信機との接続用)
型名:RG20DB
\39.800[税抜]
ACアダプター 1個 \1.575[税込]
100Vコンセントからの電源供給に
受信機と併用の場合は1個でOK
*その他ご要望はお問い合わせ下さい。

28.2(W) x 8(H) x 23.8(D)mm
アンテナ長108mm

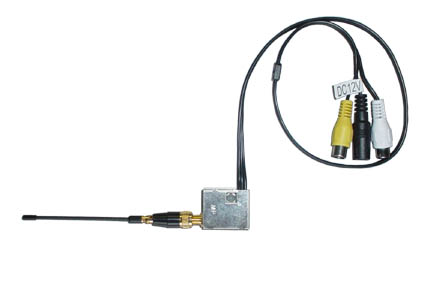

商品名:映像・音声トランスミッター
型名:RG100
型名:RG100-1280

仕 様 [送信機]
送信周波数
[RG100]
1080,1120,
1160,1200MHz
[4CH]
送信周波数
[RG100-1280]
1280Mhz
[1CH]RG100-1280は
受注生産となります。
別途お見積り
送信出力 約100mW
重量 約41g[配線含] 外形寸法 28.2(W)x8(H)x23.2(D)mm
(チップサイズ)
電源電圧 12V 消費電流 約90mA
端子形状
(電源)
2.1mm径メス
センター+
端子形状
(ビデオ)
RCA一般ビデオ端子
メス(配線40cm)
仕 様 [受信機]
受信周波数 上記4CH 受信周波数変更 本体スイッチ
重量 150g 外形寸法 80(W)x21(H)x115(D)mm
電源電圧 12V 消費電流 約280mA
端子形状
(電源)
2.1mm径
(変換プラグ使用)
センター+
端子形状
(ビデオ/音声)
RCA一般ビデオ端子メス
付属品 専用受信機×1
アンテナ×2
電池ケース(アルカリ単三8本用)×2
RG100
送受信セット
\39.800[税抜]
RG100
送信機単体
税抜¥24.800
ACアダプター
送信機
受信機用
1個 \1.500[税抜]
100Vコンセントからの電源供給に
送信機1台受信機1台必要
電池ケース
BOXタイプ
1個 \3.500[税抜]
配線ケーブル1m付ふた付
電池ケース
BOXタイプSW付
1個 \6.500[税抜]
上記プラス電源ON/OFFスイッチ付

■映像送信に加え音声も送信可能です。
■4チャンネルが切替選択可能です。
■送信距離200-300m「地上見通し」
トランスミッタ本体からの配線は約40cm

*本ページ掲載は一部です。その他ご要望お知らせください。
