RCAプラグ
ハイグレードRCAプラグ



仕様、販売価格は予告なく変更することがございます。
ご了承ください。

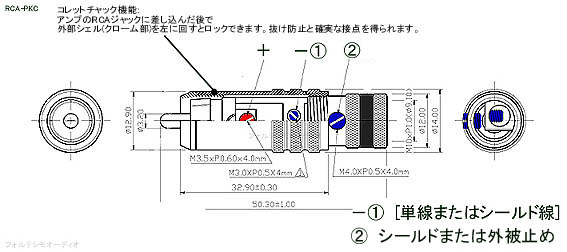

コレットチャック式につきまして

当店のRCAプラグは確実な接点と脱落防止機能といたしましてすべてコレットチャック式を採用しております。
アンプ本体(RCAジャック)に差し込んだ後に本体外部ハウジングを回していただくと
8分割されたコールド側が締め付けられてロックすることが出来ます。






  図をクリックで拡大


24K 金メッキ RCAプラグ RCA-PKC-GO
シールド線/単線対応

赤色1個/黒色1個 1ペア

製作例:
L黒1本 R赤1本
製作時2ペア必要となります
1.185円(税抜)
ペア


高級金メッキRCAプラグ コレットチャック式 単線対応

単線配線対応のねじ配置
ホット線、コールド線ともに
信号線のホット・コールド共にネジ止め結線が可能。
ハンダ付け作業不要のため簡単に配線していただけます。
通常のシールド線コールド用ねじ止め1箇所に加え
中間にコールド用ねじ止部をもう1箇所もうけることで単線に対応。*画像2

コレット・チャック式ロック構造を採用
アース側は8分割のコレット・チャック式により安定した接点と脱落防止の両立を達成しています。
*RCAジャックのへの取り付け時は一旦外部シェル(クローム)を緩め
RCAジャックへ差し込んでから最後に外部シェルを締め付けて下さい。

メッキ精度が高く非常に作りの良い端子です。
肉厚の24K金メッキコート。(ロジウムコート)


クリック拡大

ホット配線が横から差し込めます[曲げにくい単線もOK 0.8mm-2.0mm
0.8mm以下の場合は束ねて容積を増やしていただき配線]
ホットねじ内径約3mm

型ョ名 RCA-PKC-GO[RO] RCAプラグ端子
材質 プラグ本体部:真鍮・24K金メッキ(ロジウムメッキ)
外装:真鍮・クローム[亜鉛メッキ]
絶縁体 テフロン
対応配線径 最大9mm[本体後部穴径]
構造 ホット側:2分割
コールド側:8分割
コールド側はコレットチャック式[外部シェルを回すとロックできます]
サイズ 本体サイズ:長さ約51mm*直径約14mm
重量 約20g[1個]

仕様、販売価格は予告なく変更することがございます。
ご了承ください。




ご要望が多かった赤帯と青帯に変更いたしました。




ホット部新設計。
[当社設計のオリジナル品]
ねじ止めとハンダ付け両用にしました。
(ねじ止めのねじはより確実な六角ネジ仕様)
24K金メッキ仕様
RCAプラグ RCA-PKBV[GO]
赤色1個/青色1個
 1ペア

例:
L青1本/R赤1本
製作時は2ペア必要となります。
1ペア 1.278円(税抜)
R1本/L1本製作の場合は2ペア
ご購入下さい。

ペア
アフターパーツ(紛失等予備に) ホット側精密ねじ
RCA-PKBV[GO]/(六角ねじ)
個
工具(六角レンチ1.5) ホット側精密ねじ用 150円[税抜]
個

ロジウムメッキ仕様は受注生産にて受付させて頂いております。(150ペア以上)
★お客様の声
本日商品を受け取りました。
早速モガミ3368に装着いたしました。
モガミ3368は、半田付けのタイプを持っていますが中低域は、よく出るのですが
モガミの特徴の高域の細かさの伸びは、他のケーブルよりも劣ると感じ、半田なしで
再生しようと思って購入しました。 結果は、満足しております。
有難うございました。


高級金メッキRCAプラグ コレットチャック式

メッキ精度が高く非常に作りの良い端子です。
肉厚の金メッキコート

ユーザー様のご要望により新設計しました。
ねじ止めとハンダ付け両用となりました!

ホット部にハンダ用受け皿を新設
ユーザー様の好みによりハンダレスとハンダ仕様を選択いただけます。

クリック拡大


ホット側の構造を新設計しました
:ホット側のねじ止めネジには”六角ねじ”を採用し確実な接点を実現。

クリック拡大


RCAジャックとの接合部分(コールド)には好評のコレットチャック式
[ブラック部をねじ込むことで8分割されたコールド部が締め付けられロックされます]
を採用することで振動の影響を受けることなくまたコード抜けなく
確実にアンプ等にセットしていただけます。

*配線加工完成後にアンプへ取り付ける際一旦外部シェル(黒色)を緩めて下さい。
差し込み後に締め付けるとコレット着式のため確実に取り付けられます。

型名 RCA-PKBV GO RCAプラグ
材質 プラグ本体部:真鍮・24K金メッキ
外装:真鍮・つや消しブラック
絶縁体 テフロン
対応配線径 最大9mm[本体後部穴径]
ホット対応芯線1.25sq[0.18*50本]
構造 ホット側:2分割
コールド側:8分割
コールド側はコレットチャック式[外部シェルを回すとロックできます]
サイズ 本体サイズ:長さ約52mm*直径約14mm
重量 約26g[1個]
仕様、販売価格は予告なく変更することがございます。
ご了承ください。


★お客様の声★
先日、RCAプラグいただきました。

思ったより精巧に出来ていて、
早速、コード自作しました。
ロジウム、金とは、一味違いますね。

大変気に入りました。
友達に自慢できます。♪〜

”ありがとう”
