 SONY ソニー  オーディオアンプ修理例

SONY TAF-555ESX2


SONY TAF-555ESX2

症状:プロテクター回路が働く(焼損)

作業内容:焼損部修復、アンプ内部回路各部品の測定、不良個所判断、代替品調査、修復

以下明細
1:プロテクター(保護回路)が働く アンプ内部焼損に伴う部品の破壊、
破損が各部の部品にわたっている
アンプ回路内部電圧測定、故障箇所特定、部品交換修復
不良トランジスタ規格仕様調査、交換
基板パターンハンダ焼損修理

R側 終段トランジスタ破損、中段トランジスタ破損、初段トランジスタ破損
   抵抗破損、ダイオード破損
L側 中段トランジスタ劣化、初段トランジスタ劣化

電解コンデンサー破損及び劣化交換

2:ドライブ基板 接点復活剤が基板全体に及んでしまっている。埃、砂汚れが部品間に付着
  ドライブ基板取り外し、清掃

3:バイアスがかからない。(パワーが出ない)
ドライブ基板上の多数の抵抗の抵抗値が破損により変わってしまっている。*正常な調整が出来ない
  抵抗値の測定及び正常な数値のものに交換

4:調整不良
  バイアス調整不良、調整用ボリューム2個交換
  バイアス調整、調整後電圧監視作業

DC OFFSET調整不良、調整用ボリューム2個交換
DC OFFSET調整、数値確認、調整作業

5:不定期に音が出たり出なくなったりする。
セレクタースイッチ動作不安定 接点復活剤を外部噴霧の形跡有り 接点に届いていない
セレクタースイッチ部品を基板より取り外し、スイッチ本体の分解、内部パーツ洗浄作業

同時作業
振動通過重要部品 リアパネル ADAPTOR スライドスイッチ 取り外し、分解、内部パーツ洗浄作業
TAPE/DAT スイッチ 取り外し、分解、内部パーツ洗浄作業
REC OUT セレクタースイッチ 取り外し、分解、内部パーツ洗浄作業

6:TONE回路上の抵抗が焼けている。 抵抗交換
  電解コンデンサー交換

7:スピーカー端子部 リレー接点復活噴霧後あり
ハンダ修正、スピーカーリレー2個 新品交換

8:プロテクター回路 電解コンデンサー交換

9:時々音が出なくなる、小さな音になる(R側)
 MUTEスイッチ 新品交換、メインボリューム基板リレー交換 ハンダ修正
 メインボリューム-ドライブ基板間の接続端子不良(接点復活剤噴霧痕あり)
配線を直接配線に変更作業

10:PHONO 音が出ない(PHONO基板が動作していない) 原因調査
  各部供給電圧測定、トランジスタ調査、IC動作調査
  電解コンデンサー全交換、ハンダ修正、アース浮きの修正、抵抗破損交換
  MM/MCカートリッジ切り替え スイッチ 取り外し、分解、内部パーツ洗浄作業

11:アンプ内部ボディ 接点復活剤による油汚れ、埃の取り除き作業

-----------------------------------------------------------------------------------


SONY TAF-555ESX2

症状:音が出ない、音量を上げるとプロテクター回路(保護回路)が働く

作業内容:アンプ内部電圧測定、プロテクター回路動作要因の調査、不良個所判断、代替品調査、修復

以下明細
1:不安定にプロテクター(保護回路)が働く
アンプ回路内部電圧測定、故障箇所特定、部品交換修復
  不良トランジスタ規格仕様調査、同代替品製作、交換(入手部品 *Vランク品)
(複合トランジスタ、国内入手不可部品のため 代替品を更にランク選別してペア組み合わせて部品製作)
基板パターンハンダ不良修理

2:動作が不安定
  各部電圧測定作業
  バイアス調整不良、バイアス調整用ボリューム2個交換
  バイアス調整、調整後電圧監視作業

 スピーカー端子よりDC電圧が出ている
DC OFFSET調整、数値確認、調整作業  作業前数値:70mV ➡ 作業後数値:1mV

3:セレクタースイッチ動作不安定
  セレクタースイッチを基板より取り外し、スイッチ本体の分解、内部パーツ洗浄作業

4:PHONO 音が時々出ない 原因調査
  ハンダ修正作業


サービス作業:アンプ内清掃



SONY TA-F7


ソニー SONY TA-F7

故障症状:
TONE SW、ボリュームを操作するとノイズが出てプロテクターがかかる。
バランスボリュームのノイズ
メインボリュームのノイズ
スピーカーターミナルのプラスチック劣化破損(スピーカーA)

修理内容(同時にメンテンス作業ご依頼)

1:TONE回路修復(コンデンサ交換)
BASSボリューム、LOW FILTER SW、HIGH FILTER SW
分解、清掃 TREBLEボリューム取り外し分解、清掃

2:メインボリューム 分解 清掃
バランスボリューム 半分解 清掃

追加作業(メンテナンス)
TONE BASS TURNOVER SW、TONE SW、TONE TREBLE TURNOVER SW、MONITOR SW
FUNCTION SW[AUX,PHONO等の切り替えSW]、MUTING SW
以上スイッチ取り外し、分解、清掃

SPEAKER SW、MODE SW
以上非分解清掃

パワーアンプメンテナンス:劣化電解コンデンサー交換、はんだ不良調査修正
*大型のブロックコンデンサー4個は除く
調整用ボリューム4個交換及びバイアス再調整、DCバランス調整

PHONOアンプメンテナンス:劣化電解コンデンサー交換、はんだ不良調査修正
アンプ電源供給部:劣化電解コンデンサー交換、はんだ不良調査修正

スピーカーターミナル取り付け作業
基板分解、プレート製作

サービス作業:アンプ内部清掃、つまみ、パネル清掃




TA-F6B



ソニー SONY TA-F6B

症状:動作しない

作業内容:回路解析、構成パーツ破損調査、修復

原因:電源回路パーツ焼損

1:電源回路修復
  電圧測定、異常個所修復
 抵抗交換、メイン電源電解コンデンサー交換
  DC出力回路電解コンデンサ交換(大型ブロックコンデンサー除く)

2:メインボリュームのガリ
  製造廃止部品につき 本体より取り外し、内部全パーツ分解、清掃、再組み上げ
  上記基板はんだクラック修正

3:ソースセレクタースイッチ基板より取り外し、内部全パーツ分解、清掃、再組み上げ

4:パワーアンプ調整不良
  パワーアンプ基板、接点復活材による汚れの蓄積、基板清掃
  電解コンデンサ交換、リレーリード線による改造のため正規の状態にし新品交換
  バイアス及びDC調整用ボリューム新品交換
  交換後バイアス調整、DC中点調整

5:メーターランプ切れ 製造廃止部品につき 供給電圧変更 LED(電球色)照明に改造

サービス作業:アンプ内基板汚れ清掃、外装(フロント、リアパネル)、つまみ清掃

再修理
原因:電源回路抵抗破損

1:電源回路修復
  供給電圧測定、異常個所修復
 抵抗破損、電源回路リレー交換
  リレーメーカー規格製造廃止部品につき代替品を調査




TA-F5



SONY TA-F5

故障症状:右チャンネル動作不良

修理内容:

調整不良
パワーアンプ基板部の
電解コンデンサー交換、バイアスボリューム、
DCバランスボリューム交換、バイアス調整

DC漏れ 測定 LCh 50mV以上、RCh 50mV以上
DCバランス調整

一部配線引き直し、ハンダ修正

アンプ内部汚れ清掃、外装清掃(サービス作業)




SONY TC-333es


ソニー SONY TC-333es

故障症状:再生動作せず

カセット駆動モジュール分解、修復
駆動構成部品固着、本体分解、構成部品組み上げ、清掃、グリスアップ
再生部ソレノイド動作、電圧確認
モータ駆動基板電解コンデンサー交換
ゴムベルト劣化交換

検査内容:
再生動作確認
アンプ音出しによる確認

本体清掃(サービス作業)




K555esj



SONY K555esj


故障症状:再生動作せず

モータ駆動構成部品劣化、本体分解、構成部品交換
駆動部分、清掃、グリスアップ
駆動基板ハンダチェック、再ハンダ、一部電解コンデンサー交換




SONY TA-F333EX


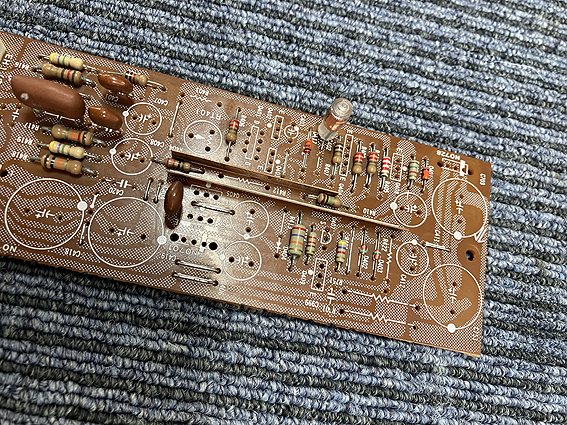

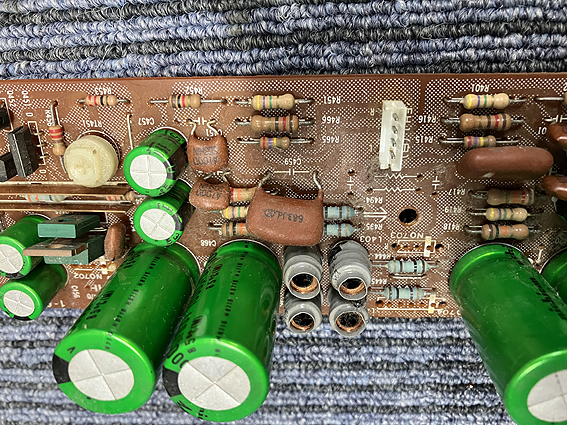

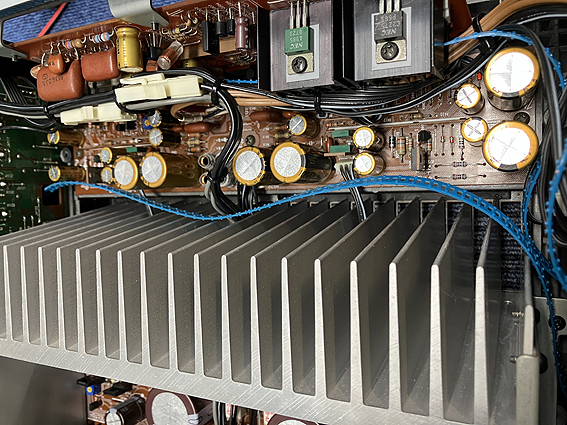

ソニー SONY TA-F333EX

故障症状: 音が出ない、ひずみ発生

修理内容:

1:MUTEスライドスイッチ、SOURCE DIRECTスライドスイッチ
取り外し分解、清掃、リレー交換

2:MM-MCスライドスイッチ 取り外し分解、清掃

3:バランスボリューム破損、特注製作交換

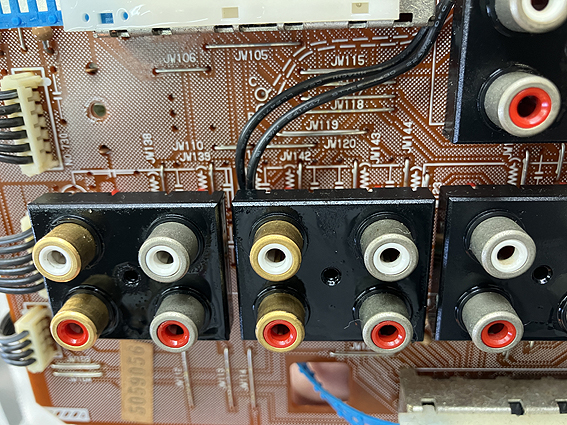

4:RCA入力端子不良(CD L側)
  RCA入力端子[CD/AUX/TUNER/PHONO] 分解、新品交換



SONY TA-F5000



ソニー SONY TA-F5000

故障症状:動作不安定

修理内容:回路解析、各部電圧測定

プロテクター回路不具合
プロテクターIC交換、電解コンデンサー交換




SONY TC-5100


ソニー SONY TC-5100 オープンリールデッキ

故障症状:正常に動作せず

構成部品劣化、駆動部の固着
本体分解、駆動部品取り外し清掃
駆動部グリスアップ
一部再ハンダ
本体外部清掃(サービス作業)




SONY STR-7065


ソニー SONY STR-7065

故障症状:電源が入らない。

修理内容:パワートランジスタ破損

左右パワートランジスタ交換(代替選別品)
パワー部電解コンデンサー交換、調整用ボリューム交換、調整
抵抗交換
マイクアンプ修理




SONY TA-4650


ソニー SONY TA-4650





SONY TA-V777ES



SONY TA-V777ES

故障症状:電源が入らない

修理内容:
1. 電源回路破損、焼けリレー交換、レギュレーター交換
2.パワーアンプ駆動用IC部分の抵抗破損
3.熱による半田割れ多数 フロントパネル部除く全基盤取り外し
ハンダ修正
