| CROWN オーディオアンプ修理例 |
CROWN PS-400
故障内容：動作不安定
修理内容：
1：プロテクタ―回路不具合
プロテクターＩＣ交換、周辺コンデンサ交換
2：電解コンデンサー交換に伴いハンダ面確認及びハンダ不良個所修正
（全電解コンデンサー交換。除くブロックコンデンサ）
3：バイアス調整、ＤＣバランス調整、一部VR交換
4：インジケーター回路不良、IC交換、抵抗交換、LED交換
データ測定：歪率測定、ノイズ測定、周波数特性測定
|
|
CROWN K1
故障症状：出力不具合、ボリュームのガリ音
修理内容：メインボリューム1/2 規格廃止部品
ボリューム加工、取付
-----------------------------------------------------------

CROWN K1
お申し出の症状:電源が入るのみ
検査内容：動作検査、確認作業。
作業内容：破損部品の調査と交換、劣化部品の交換
1：電源が入るのみ
トランス電源供給の調査：正常
各部の供給電源の調査：不良
電源不良部分の調査と部品交換、供給電源電圧の測定
2：音が出力されない
正常に音が出力されない。メインボリュームの接点不良
ボリューム部品製造廃止入手不可部品につき加工の上、新品交換
3：出力インジケーターが点灯したままで動作しない
インジケーター回路確認、不良部品の交換
|
|

CROWN DC-300
状態：電源が入らない。L側：パワーアンプ基板焼損（終段トランジスタまで破損）
作業内容：
アンプ内部回路の異常部解析、電圧測定、各部トランジスタ正常異常調査、
構成パーツ（製造廃止入手不可部品のデータ）調査、修復、各部調整作業
1： L側パワーアンプ基板
Ｌ側：基板上の抵抗焼損、関連トランジスタ交換破損、終段トランジスタ破損
終段トランジスタペア測定の上交換。ドライバートランジスタペア測定の上交換。
初段トランジスタペア測定の上交換。
他、パワーアンプ基板上トランジスタを測定の上全数交換
放熱フィン取り付け。
＊上記製造廃止入手不可部品のため代替品を選別の上交換。
全抵抗交換、重要部品（内部調整用ダイオード、ツェナーダイオード）交換、一部フィルムコンデンサ、
電解コンデンサー劣化（液漏れ）交換
バイアス調整が固定抵抗での調整のため、微調整ができるよう抵抗をボリューム（可変抵抗）に交換
新品交換、調整作業 各部供給電圧の測定
DC中点ボリュームINPUT、OUTPUT新品交換。
中点調整と数値監視作業。
2：電源部
大型電解ブロックコンデンサ―のＬ側に液漏れの跡があり。
本体液漏れ汚れの清掃、代替品調査、左右ともに新品交換。
追加作業1
電源ON及びOFF時にスピーカーから異常音が出る。
遅延リレー増設
追加作業2
ヒューズボックス焼き付き
ヒューズボックス加工交換
|
|

CROWN DC-300A
お申し出の症状：プロテクターが働く。メンテナンス作業ご依頼
作業内容：内部電圧測定作業、破損部修復、内部コンデンサー交換、ハンダ修正
トランジスタすべて取り外し、測定（良否判定）
IC調査交換、電源ブロックコンデンサ交換
メインボリューム取り外し、交換、清掃、調整作業、測定作業
1：破損部の修復
内部電圧測定、電源部破損、修復
2：トランジスタの測定と交換
基板上のすべてのトランジスタの測定
測定品に新品交換
3：終段トランジスタ基板
終段トランジスタの測定と交換 [L/R共に焼け有り]
すべての終段トランジスタ取り外し、測定
抵抗左右18個交換
バイアス制御用トランジスタ交換（放熱フィン部） 記： R側制御用トランジスタ交換痕有り 詳細不明
一部フィルムコンデンサ交換
電解コンデンサー交換
4：オペアンプ、IC部品（重要部品）
取り外し、オペアンプ交換（製造廃止希少部品）
保護回路IC 1個交換
一部大型抵抗に焼け有り、ハンダ割れ修正、左右ともに容量の大きな巻き線抵抗
（高耐久品DALE RS2B）に交換
5：メインボリューム（重要部品）
L,R 2個取り外し、加工の上、新品交換
6：電源部重要部品及び電解コンデンサーの交換
内部コンデンサ一（チューブラ型、無極性型含む）交換
電源用大型ブロック型コンデンサ仕様規格、調査、加工交換
整流ブリッジダイオード交換（フィルムコンデンサ交換）
7：上記交換作業時 基板取り外しのため交換と同時にハンダ修正
8：調整用ボリュームの交換と調整作業
本体基板側 バイアス調整ボリューム交換、バイアス調整固定
DC OFFSET 調整作業
9：入力ソケット左右新品交換
10：ACコード
切れている箇所がある。
配線新品交換、本体側穴加工、ソケット部品追加
11：測定作業 残留ノイズ測定、歪率測定
|
|
Amcron DC-300A series��
お申し出の症状：プロテクターが働く。メンテナンス作業ご依頼
作業内容：内部電圧測定作業、破損部修復、内部コンデンサー交換、ハンダ修正
トランジスタすべて取り外し、測定
IC調査交換、電源ブロックコンデンサ交換
メインボリューム取り外し、交換、清掃、調整作業、測定作業
1：破損部の修復
内部電圧測定、パワーアンプメイン基板の回路上の電源部破損、これによりバイアスがかかっていない、修復
2：トランジスタの測定と交換
基板上のすべてのトランジスタの測定
代替品調査、測定品に新品交換
海外仕様トランジスタ測定品20個（バイアス制御用含む、ペア測定品含む）
中型トランジスタ測定品6個3ペア
3：終段トランジスタ基板
終段トランジスタの測定と交換 [L/R共に焼け有り]
すべての終段トランジスタ取り外し、測定
エミッタ抵抗左右18個交換
バイアス制御用トランジスタ交換（放熱フィン部） 記： R側制御用トランジスタ交換痕有り 詳細不明
一部フィルムコンデンサ交換
電解コンデンサー交換
4：オペアンプ、IC部品（重要部品）
取り外し、オペアンプ2個交換（製造廃止希少部品）
保護回路IC 1個交換
一部大型抵抗に焼け有り、ハンダ割れ修正、左右ともに容量の大きな巻き線抵抗（高耐久品DALE RS2B）に交換

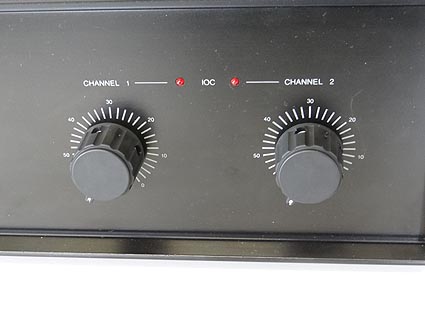

5：メインボリューム（重要部品）
L,R 2個取り外し、ALPS製に加工の上、新品交換

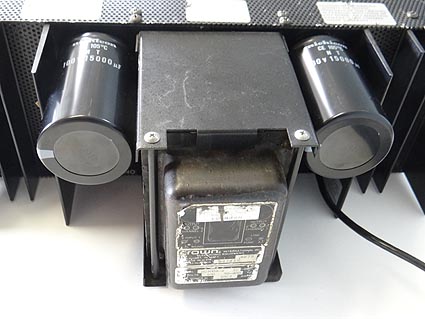

6：電源部重要部品及び電解コンデンサーの交換
内部コンデンサ一（チューブラ型、無極性型含む）交換、12個
電源用大型ブロック型コンデンサ仕様規格、調査、取り寄せ、加工交換
整流ブリッジダイオード交換（フィルムコンデンサ交換）
7：上記交換作業時 基板取り外しのため交換と同時にハンダ修正
8：調整用ボリュームの交換と調整作業
本体基板側 バイアス調整ボリューム交換、バイアス調整固定
DC OFFSET 調整作業
9：入力ソケット左右新品交換（MONO-STREO スイッチ STREOに固定）
10：測定作業 残留ノイズ測定、歪率測定
|
| |
|
