こちらはアンプ修理例のページです。ホームはこちら| A3700 |
Lux A3700
オーバーホール前後
-----------------------------------------------------------------------
Lux A3700
音量ボリューム交換
バイアスボリューム交換(ご要望により前面に配置)*調整用測定端子設置
スピーカー端子ＲＣＡ端子交換
-----------------------------------------------------------------------
Lux A3700II
故障症状：ノイズ発生、スピーカー端子破損
修理内容：
入力ボリューム左右交換、バイアスボリューム３個交換、バイアス調整
スピーカー端子金メッキ品に交換（取り付けパネル製作）
本体清掃（サービス作業）
-----------------------------------------------------------------------
LUX A3700
症状：歪みが大きい、正常な音が出ない
修理内容：回路解析、各部電圧測定、真空管交換、内部コンデンサー、不良抵抗交換
真空管廃番のためKT88に変更
変更に伴う内部回路変更
真空管交換（4本）
メインボリューム全交換（密閉型大径ボリュームに穴加工、交換）
電解コンデンサ全交換（大型ブロックコンデンサー除く）、
結合コンデンサ全交換、フィルムコンデンサ全交換
内部調整用ボリューム全交換（前段半固定ボリューム等）
交換に伴う調整作業：ヒーターバイアス再調整、KT88バイアス調整
真空管ソケット金メッキ品に全交換、抵抗一部交換
スピーカーターミナル加工、プレート製作、交換
| A3500 |
LUX A3500
フルレストア 出力UP 2台
コンデンサー、ボリューム劣化部品全交換 真空管交換 SP端子交換
-----------------------------------------------------------------------
LUX A3500
大事にされていたA3500を復活。
滋賀県からお持込いただきました。
ご相談の上レストア開始
LUXKIT A3500レストア 参考費用4万円〜
［交換部品含む、配線引き直し別途作業可能］
バイアスボリューム、入力ボリューム交換
結合コンデンサ電解コンデンサ交換
カソード抵抗10Ω追加
修理前／修理後(配線引き直し)
-----------------------------------------------------------------------
LUX A3500
フルレストア
コンデンサー、ボリューム劣化部品全交換 真空管交換 SP端子交換
(トランス除く交換)
-----------------------------------------------------------------------
真空管アンプ LUX A3500
★修理交換明細 回路解析、各部電圧の測定、部品交換、清掃
1：入力ボリューム交換
入力ボリュームの固着、L/R新品交換
2：電解コンデンサ交換 一部フィルムコンデンサ（結合）、
3：バイアス調整ボリューム不良 バイアスの調整不良
バイアス調整用ボリューム新品交換
L/Rバイアス電圧測定、調整作業
4：スピーカーターミナル 新品交換（８Ω）
-----------------------------------------------------------------------
真空管アンプ LUX A3500
症状：動作不安定 真空管5881改造品ですが、トランスの仕様にあっていない
修理内容： アンプ各部電圧測定、信号経路調査、不良個所判断
1：原因：真空管ソケット不良
前段真空管ソケット全交換
前段回路基板上コンデンサー交換、接点スプレー噴霧による基板の汚れ清掃
本体内部電解コンデンサー劣化2個交換
2：作業ご依頼
スピーカーターミナル加工 [金メッキSP3]
8オーム、16オーム 加工（スピーカー端子並びCOM/8Ω/16Ω）
ＡＣソケット３Ｐイントレット加工
上記作業後改造部の測定
真空管5881 プレート規定電圧400Vのところ480Vの設計のためEL34に設定変更
真空管EL34（JJ） 4本交換
バイアス調整ボリューム4個新品交換、バイアス再調整作業
歪率測定、ノイズ測定、周波数特性の測定確認
-----------------------------------------------------------------------
真空管アンプ LUX A3500
症状：正常な音が出ない。ハム音がする。真空管が赤くなる。
状態：内部コンデンサ破裂、真空管破損、電源部品劣化
修理内容：各部電圧測定、真空管測定、劣化部品交換、調整
1： パワーアンプ劣化部品の交換
内部配線すべて取り外し
真空管ソケット8ピン 金メッキ品に全交換
真空管ソケット9ピン 金メッキ品に全交換
電解コンデンサ全交換
結合コンデンサ全交換、フィルムコンデンサ全交換
2： 電源回路劣化部品の交換
ブロック型コンデンサすべて新品交換
各部ブリッジダイオード交換
一部抵抗交換
3： 真空管交換と交換に伴う調整
内部調整用ボリューム全交換（半固定ボリューム）
パワー管（6CA7）クワッド（ペア測定選別品）に交換
前段管（6AQ8）TM（内部ペア測定選別品）に交換
交換に伴う調整作業
4： ボリューム
メインボリューム左右共に新品交換
5： AC100Vコード新品交換
電源スイッチにスパークキラー新規取付（スイッチ破損防止部品）
6： 清掃
アンプ内清掃、外装清掃、つまみ等パーツ清掃
| A3600 |
LUX A3600 KT88仕様
コンデンサー、ボリューム劣化部品全交換 真空管ソケット交換 SP端子交換
電源コード交換
-----------------------------------------------------------------------
LUX A3600 KT88仕様
故障症状： L側破損 *納品後R側も再修理
修理内容：真空管KT88(JJ)交換、抵抗一部交換、
バイアス用半固定ボリューム4個交換
真空管交換に伴うバイアス調整作業。
電解コンデンサ全交換(ブロックコンデンサー含む)
ブロックコンデンサ550V品製廃のため
シズキコンデンサ800V品に変更
| A2500 |
LUX A2500
コンデンサ、真空管ソケット(金メッキ)、ボリューム［半固定含む］、
内部配線引き直しヒューズホルダ、電源スイッチ交換［一部破損抵抗］
ダイオード交換 トランス：タンゴへ(現在は巻き替えでの対応となります)
| A1020 |
LUX A1020
大学時代に製作された大変思い出のあるアンプをご依頼いただきました。
懐かしい音に幸せを感じるとのお言葉を頂きました。
本当に嬉しいお言葉でした。
電解コンデンサ−交換、ダイオード交換、一部配線取替え
バイアス用半固定ボリューム交換及び調整
-----------------------------------------------------------------------------------------------------
LUX A1020
症状：左側の音が出ない。雑音が出る。歪が多い。動作不安定
メンテナンス作業ご依頼
内部基板、スイッチ類接点復活剤影響あり
作業内容：信号経路調査、各部電圧測定調査、異常個所判定、スイッチ類清掃調査、分解清掃作業
以下内部調査、作業項目
1：電圧測定、真空管の異常
パワー真空管異常、交換（お持ち込み）
2：真空管ソケット異常
真空管ソケット接点不良、全数交換
3：ノイズ
電源異常、ブロック型コンデンサ全数交換
メンテナンス作業としてダイオード交換
4：信号通過部品（ボリューム、スイッチ）類の汚れ
スイッチ配線のハンダ不良修正
接点復活剤が固着 清掃
テープモニタースイッチ（信号通過部品）[モニターIN/OUT] 取り外し、分解、内部リング接点部品清掃
セレクトスイッチ（AUX-PHONO）清掃
モードスイッチ（STEREO-MONO）清掃
アッテネータスイッチ取り外し、分解、内部リング接点部品清掃
メインボリューム、清掃（非分解パーツ）
バランスボリューム、清掃（非分解パーツ）
TREBLEボリューム ＬＲ、基板より取り外し、清掃（非分解パーツ）
BASSボリューム ＬＲ、基板より取り外し、清掃（非分解パーツ）
5： ライン基板、フォノ基板、プリ基板、パワー段
基板全体の油汚れ清掃
電解コンデンサー交換、フィルムコンデンサ交換
バイアス、バランスボリューム加工、新品交換
真空管ソケット全数新品交換
パワー段真空管ソケット新品交換
6：リアパネル
スピーカーインピーダンス切り替えスイッチ
汚れのため分解、内部接点パーツ清掃
ＲＣＡ端子基板汚れのため、取り外し、清掃
他、油汚れ除去作業
7：各部調整、確認
電圧測定、バイアス調整作業、バランス調整作業、数値監視作業
8：歪、ノイズ測定作業
| A3300 |
LUX A3300
コンデンサ、真空管ソケット(金メッキ)、ボリューム、内部配線引き直し
ヒューズホルダ、［一部抵抗］ダイオード交換
-----------------------------------------------------------------------
名古屋からお持込いただきました。
ダイオード交換
| KMQ60 |
ご希望により端子類の交換も可能
真空管アンプ LUXKIT KMQ60
バイアスボリューム、入力ボリューム交換
結合コンデンサ電解コンデンサ交換
カソード抵抗10Ω追加
-----------------------------------------------------------------------
LUXKIT KMQ60
コンデンサー全交換、半固定VR交換、VR交換、ダイオード、真空管ソケット交換
スパークキラー交換、電源コード交換、スピーカー端子、RCA端子金メッキ品に交換
| KMQ66 |
LUXKIT KMQ66
症状:音が出ない。
作業内容：トランス調査、パワー管調査
破損、原因調査
電圧測定、各部測定、劣化部品測定交換
1：各部品の調査
出力トランス調査
パワー管調査
2：部品劣化、調整不良
電解コンデンサー交換
OILコンデンサーをフィルムコンデンサへ交換
3：調整不良、調整用部品劣化
バイアス調整が出来ない。
設計上ペア―管の取り付けが前提（LRともにバイアス調整ボリューム1か所、中点調整1か所）
調整用の回路を1本1本調整できるようにバイアス調整ボリュームを4か所に変更
グ板新設、バイアス調整ボリューム4か所取り付け、抵抗、電解コンデンサー取り付け
バイアス調整
3：電源回路
電解コンデンサー劣化、ブロック型コンデンサを取り外し、すべて新品交換
関連抵抗交換、配線し直し
ダイオードすべて交換
4：パワー管真空管ソケット
50CA10真空管ソケット取り外し、配線し直し、交換
5：ACコード交換
| MQ70 |
LUX MQ70
電解コンデンサ全交換、ブロックコンデンサ全交換
結合コンデンサ全交換、一部抵抗交換、ダイオード交換
真空管バイアス調整ボリューム全交換、ボリューム交換
真空管ソケット金メッキ品に交換
劣化した配線を現行品に全引き直し
電源コード交換
-----------------------------------------------------------------------
LUX MQ70
状態：検査及びメンテナンスご依頼
作業内容：アンプ内部電圧測定、真空管交換、バイアス調整、調整後測定作業、
スピーカー端子交換、ＲＣＡ端子交換
ＡＣコード交換
1：アンプ内部各部電圧の測定、確認作業
2：真空管交換及び調整作業[真空管お持込み]
パワー管EL34 4本交換
交換に伴うバイアス調整作業、監視作業
12AX7[ECC83] 2本 ／ 6AQ8[ECC85] 2本 交換
3：スピーカー端子プレート加工、金メッキ品に交換
4：ＲＣＡ端子プレート加工、金メッキ品に交換
5：ＡＣコード新品交換
サービス作業：アンプ汚れ清掃
| LUXMAN MQ-80 |
LUXMAN MQ-80
故障症状：音が割れる
修理内容：回路解析、各部電圧測定
劣化コンデンサー交換、基板ハンダチェック
遅延回路部品交換
真空管6336交換、交換に伴う調整
真空管12BH7交換部品
追加作業
リアスピーカーパネル加工作成、スピーカーターミナル交換
| KMQ8 |
LUX KMQ8
電解コンデンサ全交換、ブロックコンデンサ全交換、
結合コンデンサ全交換、全抵抗交換、ラグ板全交換
電源スイッチ交換、ヒューズBOX交換、パイロットランプ交換
RCA端子ロジウムメッキ品に交換(型番：RCA-ROS)(SP端子清掃)
真空管バイアス調整ボリューム全交換(電圧及び電流用)
真空管ソケット金メッキ品に交換
劣化した配線を現行品に全引き直し
電源コード交換
歪率検査、ノイズ測定 希少な真空管はご依頼者様に支給して頂きました。
| SQ5B |

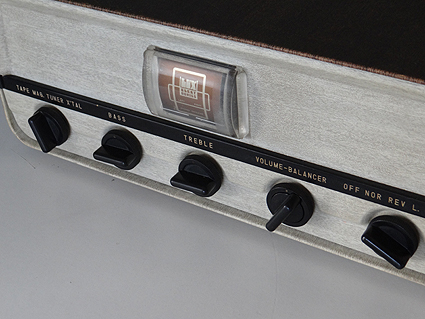

LUX SQ5B
お申し出の症状:動作せず
状態：電源異常、パワー出力しない1W以下
作業内容：各部供給電圧の測定調査、破損の原因調査
破損部品の交換、各調整部の調整部品変更、関連劣化部品の交換
1：電源異常
電源トランス破損調査：正常
電源関連部品調査：異常
2：電源供給部のオーバーホール
電源用ブロック型コンデンサ調査、入手不可部品につき加工の上すべて新品交換
関連抵抗交換
供給電源の確認
電源スイッチにスパークキラーを追加（接点焼け対策）
3：パワーアンプの部品交換
バイアス異常
電圧漏れ有り
バイアス調整用回路が正規の回路図とことなっている。
調査修正作業
電解コンデンサーすべて交換（加工の上新品交換）
一部抵抗交換
4：ボリュームとインプットセレクター
メインボリューム（バランスボリューム）、清掃（非分解パーツつき外部清掃）
TREBLEボリューム、清掃
BASSボリューム、清掃
インプットセレクター清掃
ステレオ-モノ-OFFセレクター清掃
5：真空管ソケット交換
6：サービス作業
内部清掃、外装かなりのヤニ汚れ清掃 綺麗になりました
| SQ38D |
電解コンデンサー、ボリューム劣化部品全交換
出力トランス：トランス交換修理
出力管6RA8から今後のメンテナンスを考え6BQ5へ変更
ご友人から譲り受けた思い出のアンプをご依頼下さいました。
大変喜んでいただけました。
お手伝いさせて頂き嬉しく思います。
-----------------------------------------------------------------------
電解コンデンサー、ボリューム劣化部品交換 パワー部結合コンデンサ全交換
出力管KT88へ変更
| SQ38FD |
LUXMAN SQ38FD
故障症状：真空管ソケット劣化
修理内容：真空管ソケット6個 新品交換（未交換部分）
交換に伴うフィルムコンデンサー、一部抵抗交換
-------------------------------------------------------------------------
LUXMAN SQ38FD
症状:ノイズの発生、音切れ、部品劣化
作業内容：原因調査、測定、劣化部品の交換（加工）
1：真空管ソケットの交換と関連部品の新品交換（9ピンソケット4か所）
12AX7 9ピンソケット接触不良[過去接点復活剤の噴霧歴有り]
4か所新品交換、手配線による回路のためこれを取り外し、再度組み直し
重要部品の電解コンデンサーを同時に交換
12AX7 4本新品交換
2： 電源部電解コンデンサー劣化のため交換
ブロック型電解コンデンサー4個新品交換
3：重要部品の交換
調整用ボリューム4か所未交換の為、 新品交換
再調整作業
電解コンデンサー4個新品交換
電源部ダイオード8本新品交換
フィルムコンデンサ2個新品交換
4：歪み、ノイズの確認作業
基準信号入力による歪みの確認作業
（10Hz/1KHz/10KHz）
ノイズ測定確認作業
5：内部清掃 （サービス作業）
-------------------------------------------------------------------------
LUXMAN SQ38FD
症状:ノイズの発生。右側の音が歪んでいる。
作業内容：劣化部品の交換（加工）原因調査、調整作業、測定
1：パワー段、真空管ソケットの交換と関連部品の新品交換（9ピンソケット4か所）
パワー段
6267/2本、6AQ8/2本 9ピン真空管ソケット
4か所新品交換、手配線による回路のためこれを取り外し、再度組み直し
重要部品のフィルムコンデンサ、電解コンデンサーを同時に交換
ソケット関連抵抗を20本交換
真空管6267[EH]/2本、6AQ8[EH]/2本 計4本新品交換
真空管 EL34[JJ]/4本ペア
パワー真空管EL34交換に伴う、調整作業、数値監視作業
2：プリアンプ、真空管ソケットの交換と関連部品の新品交換（9ピンソケット4か所）
プリアンプ
12AX7 9ピンソケット
4か所新品交換、手配線による回路のためこれを取り外し、再度組み直し
重要部品のフィルムコンデンサ、電解コンデンサーを同時に交換
ソケット関連抵抗を30本交換
12AX7[JJ] 4本新品交換
3：EL34ヒーター電源用モジュール新品交換
4：歪み、ノイズの確認作業
基準信号入力による歪みの確認作業
（10Hz/1KHz/10KHz）
ノイズ測定確認作業
5：内部清掃 （サービス作業）
| SQ38FD MK-II |
SQ38FD MK-II
電解コンデンサー、ボリューム劣化部品交換 パワー部結合コンデンサ一部
出力管EL34へ変更(端子交換別途)
-------------------------------------------------------------------------
LUXMAN SQ38FD MK-��
作業内容：電源部コンデンサ加工、交換。各信号経路加工、ボリューム加工、新品交換。測定
1：電源部電解コンデンサー劣化のため交換
ブロック型電解コンデンサー4個新品交換
ブロック型電解コンデンサー[複合型]1個製造廃止入手不可部品のため
アンプ内部にラグ板を新設し配線加工、新品交換
関連セメント抵抗新品交換
2：メインボリューム
過去に交換歴有り、中華製ボリュームと思われるため取り外し、配線が雑にされている。
特殊シャフト形状につき同形状でＡＬＰＳボリュームに交換
ボリューム取り付け配線部には基板プレートを取り付けて強固に配線
3：各信号通過部品の清掃
信号経路部品のプレートに汚れが蓄積している。ねじが折れた状態、破損した状態でついている。交換
BASS上下スイッチプレート清掃 *備考：過去に破損歴有り、再修正はパーツ破損の恐れがあり過去修理の状態
TRBLE上下スイッチプレート清掃
MONITOR上下スイッチプレート清掃
LOW CUT上下スイッチプレート清掃
HIGH CUT上下スイッチプレート清掃
INPUTセレクター（AUX1-AUX3）プレート清掃
STEREO-MONOセレクタープレート清掃
バランスボリューム清掃
BASS[左右] ボリューム清掃
TREBLE[左右] ボリューム清掃
4：加工作業
スピーカーMAIN/REMOTOスイッチ、配線によりスイッチを通さずにMAINに固定処置
スピーカーインピーダンススイッチ、配線により8Ωに固定処置
PRE AMP-POWER AMP 切り離しスイッチ、PRE AMP-PAWER AMP接続にに固定処置
ヘッドフォン端子、信号通過部品のため通さないように配線加工
5：バイアス測定
電圧測定、バイアス値チェック
6：ランプ
ランプ本体焼け劣化、ランプ新品交換（特殊電圧）
7：クッション材の劣化
劣化により粉になって落ちてくる。
ランプ部削り清掃、交換
本体ウッド部2か所清掃、交換
8：歪み、ノイズの確認作業
基準信号入力による歪みの確認作業（10Hz/1KHz/10KHz）
ノイズ測定確認作業
| LUXMAN LX-33 |
LUXMAN LX33
電解コンデンサ交換、ブロックコンデンサ交換
フィルムコンデンサ交換、整流ダイオード交換
パイロットランプ交換
RCA端子金メッキ品に交換(PHONO,AUX,TUNER,MAIN IN/PRE OUT)
真空管バイアス調整ボリューム交換
バイアス調整
真空管ソケット金メッキ品に交換
損傷した配線を引き直し
電源コード交換
分解時アンプ構成基板、内部清掃（サービス作業）
歪率検査、ノイズ測定
| LUXMAN LX38 |
LUXMAN LX38
故障症状：真空管50CA10破損、音量ボリューム雑音発生
修理内容：真空管50CA10交換、真空管ソケット交換
バイアスボリューム交換[バイアス調整作業]
メインボリューム交換(ＡＬＰＳ製)、各部スイッチ清掃
--------------------------------------------------------------
LUXMAN LX38
症状:Ｌチャンネルからの音が出ない。両チャンネル歪みの発生
1： 真空管ソケットの交換と関連部品の新品交換
（9ピンソケット8か所）
9ピンソケット接触不良
8か所新品交換、配線により各部をつなぐ回路のためこれを取り外し、再度配線し直し（一部配線修正）
重要部品のフィルムコンデンサーを同時に交換
6267真空管 1本不良、新品交換
2： 1Ｗ以上左右ともに歪みが大きい。測定値
電源部電解コンデンサー劣化のため交換
ブロック型電解コンデンサー4個新品交換
3：重要部品の交換
調整用ボリューム8か所未交換の為、 新品交換
バイアス等再調整作業
電解コンデンサー4個新品交換
フィルムコンデンサ14個新品交換
抵抗2本交換
4：歪み、ノイズの確認作業
基準信号入力による歪みの確認作業
（10Hz/1KHz/10KHz）
ノイズ測定確認作業
5：内部清掃 （サービス作業）
| CL-32 |
LUXMAN CL-32
症状：右側の音が出ない。メンテナンス作業ご依頼
作業内容：部品調査、異常個所判定、代替部品調査、メンテナンス作業
以下内部調査、作業項目
1：右側の音が出ない。
プロテクター回路部品劣化
リレー交換、関連トランジスタ交換、電解コンデンサー交換
2： メイン基板（ヒーター電圧部）
複合型電解コンデンサー膨張のため、加工交換
電解コンデンサー液漏れ痕有り交換
[ゴム系接着材の除去作業と影響のあった抵抗を交換]
[近くにある発熱要因のブリッジダイオードを容量を上げたものに基板加工交換（600V6Aから1000V10A）]
トランジスタ交換、絶縁体部品交換、関連抵抗すべて交換、ハンダ割れ修正
電源電圧制御ツェナーダイオード交換（1W品取り寄せ）
3：メイン電源部
電解コンデンサー（高耐圧品）ブロック型製造廃止入手不可部品のため加工、新品交換
ダイオードすべて交換
4：メンテナンス作業
本体基板、重要部品の交換
フィルムコンデンサすべて交換
タンタルコンデンサすべて交換
真空管ソケット取り付け部の基板ハンダ割れのためすべてハンダ修正
5：メンテナンス作業
信号通過部品の分解と清掃[汚れにより音信号が途切れる部品]
インプットセレクター[AUX1-TUNER-PHONO1-PHONO 2-AUX2]取り出し、分解、円板接点パーツの清掃
モニタースイッチ取り外し、分解、内部スライドパーツ清掃
ＭＯＤＥスイッチ取り外し、分解、内部スライドパーツ清掃
アッテネータスイッチ取り外し、分解、内部スライドパーツ清掃
ＯＵＴＰＵＴ（Ａ/Ｂ）スイッチ取り外し、分解、内部スライドパーツ清掃
メインボリューム取り外し、分解、内部抵抗体、スライドパーツをすべて取り出し清掃、組み上げ
バランスボリューム取り外し、分解（打ち込みカシメ構造のため分解可能部分まで）、
内部抵抗体取り出し清掃、組み上げ、可動部グリスアップ
6:メンテナンス作業
基板全体のハンダクラック調査、修正作業
サービス作業：アンプ内部清掃、フロントパネル清掃、つまみ清掃、底板洗浄
| CL-35 |
LUXMAN CL-35
スイッチ不良分解、清掃。
コンデンサー交換ご依頼。
修理後のお言葉 ありがとうございました。
肝心の音ですが以前より歪がなくなり長時間聞いても疲れない感じです。
やはりコンデンサーの交換は効果ありといったところですね
| CL-35II |
LUXMAN CL-35II
メインボリューム、バランスボリューム分解交換
スイッチ清掃、各部検査
------------------------------------------------------------
LUXMAN CL-35II
症状：音が出ない、他音の出が不安定、ノイズの発生
オーバーホール作業ご希望（真空管は含まず）
作業内容：信号経路調査、各部電圧測定調査、異常個所判定、スイッチ類調査
以下内部調査、作業項目
1：ノイズ、音の出の不安定
信号通過部品（ボリューム、スイッチ）類の汚れ、配線のハンダ接点部の腐食のため再ハンダまたは再配線
清掃作業（プレート部）、接点復活剤が固着 清掃
TONE CONTROL,FILTER[LOW CUT,HIGH CUT],TAPE[MONITOR,REPRINT]
SERECT SW
STEREO-MONO SW
ATT SW
TONE ボリューム清掃
TREBLE ボリューム清掃
上記2ボリュームはLUX特注の二軸ボリューム（ボリューム値を2か所別々に調整できる）のため
交換は不可
TONE 周波数切り替えSW プレート清掃
TRBLE周波数切り替えSW プレート清掃
メインボリューム内部抵抗プレート新品交換、スライドパーツ新品交換
バランスボリューム内部抵抗プレート新品交換、スライドパーツ新品交換
リアサブボリューム（ツマミ特殊形状）
PRE OUT ボリューム加工新品交換
AUX1 ボリューム加工新品交換（AUX3は取り付けスペースに問題あり除く）
2： 真空管ソケット７か所交換
真空管ソケット取り外し、新品交換、交換に伴い一部配線交換
3：メイン基板
電解コンデンサー交換、フィルムコンデンサ交換（高電圧部）
4：電源部
電解コンデンサー交換、、ブロック型（大型）電解コンデンサー交換
ダイオード交換
5：ヘッドホン入力端子交換
プリアンプ通常使用時にプリアウト信号の通過部品につき要交換
6：RCA入力、出力端子交換
入力側：10か所、出力側：2か所 24Kt金メッキ入力端子大型端子
7：電源入力端子3Pイントレット端子へ変更、ヒューズBOX新品交換
| LUXMAN CL35 MKIII |

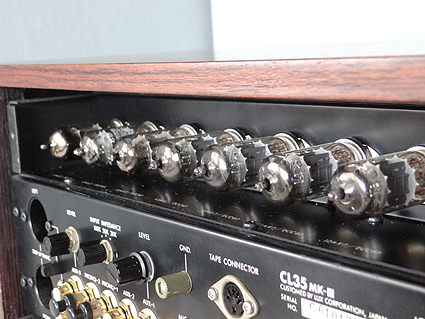

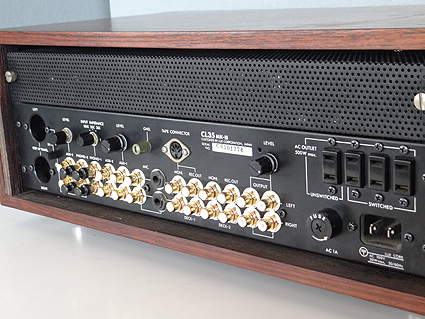

LUXMAN CL35 MKIII
故障症状：片チャンネル出力しない
修理内容（同時メンテンス作業ご依頼）

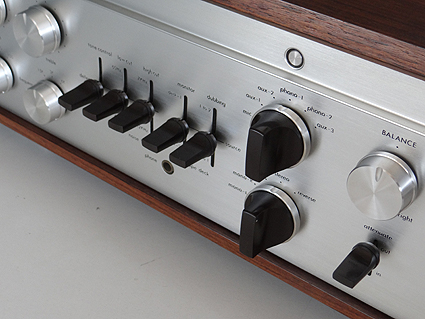

TONE CONTROL/LOW CUT/HIGH CUTスイッチ取り外し清掃
MONITOR/DUBBING SW清掃、BASS/TREBLE SW 清掃
STEREO-MONO SW 清掃、アッテネータ SW 清掃
セレクター SW清掃、メインボリューム、バランスボリューム清掃
リアサブボリューム清掃
電解コンデンサー18個交換
ブロック電解コンデンサー5個交換
フォルムコンデンサー16個交換、抵抗3個交換
ダイオード4個交換、真空管ソケット7個交換
基板各部ハンダチェック修正作業
アンプ内部、基板清掃作業、フロントパネル清掃作業
(サービス作業)
----------------------------------------------------------------------
LUXMAN CL35 MKIII
症状：音の出が不安定、小さい、ノイズの発生
作業内容：各部電圧測定調査、異常個所判定、スイッチ類調査
以下内部調査、作業項目
1： 回路各部電圧の測定作業
2： 真空管12AX7 1本交換
3：上記作業後測定、ノイズ、音の出の不安定を確認
信号通過部品（ボリューム、スイッチ）類清掃作業
過去修理の接点復活剤が固着 清掃
メインボリューム 取り外し 分解（一度きりのカシメ構造の為一部のみ分解）清掃
バランスボリューム 外部清掃
セレクタースイッチ 外部清掃
MODEスイッチ（ステレオ-モノ）外部清掃
アッテネータスイッチ 外部清掃
4：フロントパネル内側 錆の発生 さび削り落とし、さび転換剤により処理
5：完了後測定作業：ノイズ測定、歪み測定
サービス作業：ツマミ汚れ清掃、パネル清掃
-------------------------------------------------------------------------------------------------------------------------------------------
LUXMAN CL35 MKIII
症状：音が出ない、他音の出が不安定、ノイズの発生
入出力端子含めたオーバーホール作業ご希望（真空管は含まず）
以下内部調査、作業項目
1：ノイズ、音の出の不安定
信号通過部品（ボリューム、スイッチ）類の汚れ、配線のハンダ接点部の腐食のため再ハンダまたは再配線
清掃作業（プレート部）、一部上下スイッチプレート酸化物が固着 清掃
TONE CONTROLスイッチ、プレート清掃
FILTER [LOW CUT] スイッチ、プレート清掃
FILTER [HIGH CUT] スイッチ、プレート清掃
TAPE[MONITOR] スイッチ、プレート清掃
TAPE[DUBBING] スイッチ、プレート清掃
SERECT スイッチ[AUX-PHONO] 取り外し、プレート清掃
STEREO-MONO スイッチ
アッテネータ スイッチ
TONE TREBLEスイッチ、プレート清掃
TONE BASSスイッチ、プレート清掃
TREBLE ボリューム清掃
メインボリューム取り外し、[カシメ打刻方式のため非分解]分解可能部まで分解、清掃
バランスボリューム取り外し、[非分解構造] 分解可能部まで分解、清掃
リアサブボリューム
PRE OUT ボリューム加工新品交換
AUX1 ボリューム加工新品交換（AUX3は除く）
2： 真空管ソケット７か所交換
真空管ソケット取り外し、ソケットベース取り外し、金メッキ品に新品交換、配線し直し
3：メイン基板
電解コンデンサー交換、フィルムコンデンサ交換（高電圧部）
4：電源部
電解コンデンサー交換、ブロック型（大型）電解コンデンサーすべて新品交換
ダイオード交換、大型抵抗交換[DALE高耐久品に交換]
電源基板上の抵抗に焼け有り、大型の抵抗に交換
5：内部フレームにさび
フロントパネル内の内部板がさびにより腐食、さびを削り、添加剤により黒さび化、塗装
6：電源ランプ
特殊電圧、取り寄せ、新品交換
7：上記作業後測定、完了後測定作業：ノイズ測定、歪み測定
残留ノイズ：L 0.01mV/R 0.01mV [ボリューム最小]
AUX 100Hz,1KHz,10KHz L/R ボ歪み正常
8：RCA入力、出力端子交換
RCA端子基板、配線すべて取り外し
変換プレート2枚製作
入力側：10か所、出力側：2か所 24Kt金メッキ入力端子大型端子[RCA-GOS]組付け
9：サービス作業：アンプ内清掃、フロントパネル清掃、つまみ清掃、外部パネル清掃
| CL36 |
LUXMAN CL35
お申し出の症状：電源部破損
状態：電源回路部品の部品破損または劣化
作業内容：電源部ブロック取り外し、分解、破損部品、劣化部品交換
1：電源回路の異常
電源回路構成部品の発熱による大きな劣化、破損
電源基板のオーバーホールと修理
大型電解コンデンサー（端子形状規格廃止部品）基板加工の上、新品交換
他すべての電解コンデンサー新品交換
高耐圧電解ブロック型コンデンサー新品交換
基板上のトランジスタ、ＦＥＴ測定の上、交換と関連部品の交換
関連トランジスタすべて交換（入手困難な高耐圧トランジスタ含む）
オペアンプ交換（ソケット取り付け、重要部品のためすべて交換）
関連抵抗一部交換（大型抵抗交換）
フィルムコンデンサ交換
ダイオード（大小）一部発熱焼け交換
ハンダ修正作業
上記作業後、供給電圧の測定作業
2：メイン基板
前基板、後ろ基板 真空管ソケットハンダ修正作業
電解コンデンサー交換
3：出力不良の原因調査作業
上記電源電圧修復後に動作検査、測定作業
右側の出力不安定
不安定な状態の場合、左に比べ出力３分の１程度
原因調査作業
真空管調査：正常
アンプ内調査測定作業：正常
スイッチ検査：各スイッチの動作が不安定
4：スイッチ取り外しと分解清掃
フロントパネル分解
MUTEスイッチ取り外し、分解、内部スライドパーツ清掃
モニタースイッチ取り外し、分解、内部スライドパーツ清掃
HIGH CUT スイッチ取り外し、分解、内部スライドパーツ清掃
LOW CUTスイッチ取り外し、分解、内部スライドパーツ清掃
LOW BOOSTスイッチ取り外し、分解、内部スライドパーツ清掃
インプットセレクター清掃
MODEセレクター清掃
5：プッシュスイッチの劣化破損
TONE ON/OFFスイッチの銅バネ部さび腐食による破損
分解、新品部品にて交換（スライドパーツ清掃）
6：ランプ
フロントパネル内ランプLEDに交換
7：測定作業
8：サービス作業：本体パネル清掃、つまみ清掃、アンプ内ほこり汚れ清掃
